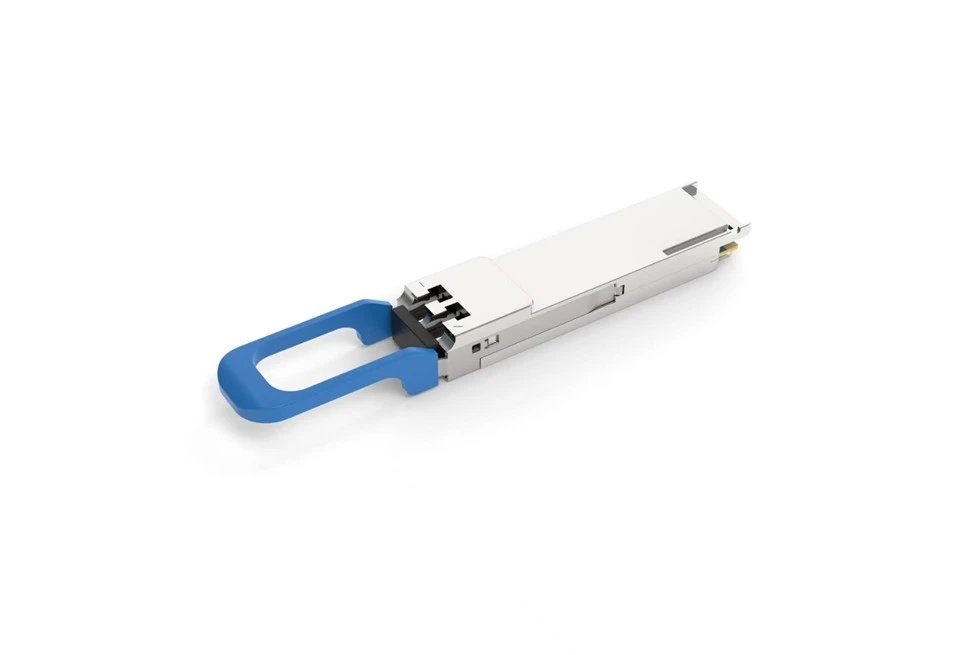

Qsfp 28 100 g lr4
1. Общо описание
MCQ -4 ndclc -10 е 100Gb/s quad малък малък фактор-фактор за включване (QSFP) оптичен приемо-предавател, предназначен за 10 км оптични комуникационни приложения .}}}}}}}}}}}}}}}
2. функции
|
Номер на част |
Mcq -4 nsclc -10 |
Скорост на данни |
100Gbps |
|
Формен фактор |
QSFP28 |
Захранване на напрежението |
3.3V |
|
Предавател |
DFB |
Приемник |
Щифт |
|
Дължина на вълната |
Lwdm |
Консумация на енергия |
3.5W |
|
Електрическа модулация |
4x25.78GB/s NRZ |
Оптична модулация |
4x25.78GB/s NRZ |
|
Конектор |
Lc |
Дължина на връзката |
10 км |
|
Протоколи |
IEEE 802.3BA, QSFP28 MSA, SFF -8665, SFF -8636 |
Температура на случая |
0 ~ 70 градуса |
3. приложения
- 100Gbase-LR4 Ethernet връзки
4. Абсолютни максимални оценки
Трябва да се отбележи, че операцията, надвишаваща всякакви индивидуални максимални оценки, може да причини трайни повреди на този модул .
|
Параметър |
Символ |
Мин |
Макс |
Единици |
|
Температурен диапазон на съхранение |
TSTG |
-40 |
85 |
⁰C |
|
Захранващо напрежение |
VCC |
0 |
4 |
V |
|
Максимална средна входна оптична мощност на лента (праг на повреда) |
Щифт |
5.5 |
DBM |
|
|
Относителна влажност |
Rh |
10% до 90% некондензиране |
||
5. Препоръчва се експлоатация условиеs
|
Параметър |
Символ |
Мин |
Макс |
Единица |
|
Температура на случая |
TСлучай |
0 |
70 |
⁰C |
|
Захранващо напрежение |
VCC |
3.14 |
3.46 |
V |
|
Консумация на енергия |
PDiss |
4 |
W |
|
|
Режим на консумация на енергия-LP |
PDiss-Lp |
1.5 |
W |
6. 100 gbase-lr4 операция
|
Предавател Параметър |
Лейн |
Мин |
Типично |
Макс |
Единица |
Забележкаs |
|
Скорост на сигнализация, всяка лента |
25.78125 ± 100 ppm |
GB/s |
||||
|
Дължината на вълната на лентата тичаше |
Лейн 0 |
1294.53 |
/ |
1296.59 |
nm |
|
|
Средна оптична мощност на лента |
-4.3 |
4.5 |
DBM |
|||
|
Обща средна мощност на стартиране |
10.5 |
DBM |
||||
|
Амплитуда на оптична модулация (OMA), всяка лента |
-1.3 |
4.5 |
DBM |
|||
|
Изстрелване на мощност в OMA минус TDP, всяка лента |
-2.3 |
DBM |
||||
|
Наказание за предаване и дисперсия (TDP) всяка лента |
2.2 |
db |
||||
|
Средна стартска мощност на лента@TX Off State |
-30 |
DBM |
||||
|
Съотношение на изчезване |
4 |
db |
||||
|
Относителен шум от интензивността (OMA) |
-130 |
db/hz |
||||
|
Рационално потискане на страничния режим (SMSR) |
30 |
db |
||||
|
Оптична толерантност към възвръщаемост на възвръщаемостта |
20 |
db |
||||
|
Отражение на предавателя |
-12 |
db |
||||
|
Определение на маската на предавателната маска {x1, x2, x3, y1, y₂, y3} |
(0.25,0.4,0.45,0.25,0.28,0.4) |
1 |
||||
|
Точност на монитора на моновата мощност на предавател |
-3 |
3 |
db |
|||
|
Приемник Параметър |
Лейн |
Мин |
Типично |
Макс |
Единица |
НеEs |
|
Скорост на сигнализация, всяка лента |
25.78125 ± 100 ppm |
GB/s |
||||
|
Обхват на дължината на вълната на лентата |
Лейн 0 |
1294.53 |
/ |
1296.59 |
nm |
|
|
Праг на щети |
5.5 |
DBM |
||||
|
Средна мощност за получаване, всяка лента |
-10.6 |
4.5 |
DBM |
|||
|
Получавайте мощност, всяка лента (OMA) |
4.5 |
DBM |
||||
|
Отражение на приемника |
-26.0 |
db |
||||
|
Чувствителност към приемник (OMA) на лента |
-8.6 |
DBM |
2 |
|||
|
Странно чувствителност на приемника (OMA), всяка лента |
-6.8 |
DBM |
3 |
|||
|
Получавайте точност на монитора за мощност |
-3.0 |
3.0 |
db |
|||
/
/Бележки:
Съотношение на удара 5x10-5:
Измерено с тестов модел на PRBS 231-1 в Pre-Fec Ber 1x10-12
Измерено с вертикално наказание за затваряне на очите 1 . 8 dB макс, J2 от 0,30 UL и J9 от 0,47 UL.
Често задавани въпроси
В: Това съвместим ли е този QSFP 28 100 G LR4 модул с превключватели на Cisco/Huawei?
A: Да . Той е предназначен за съвместимост с кръстосана доставчик .
В: Колко време е времето на воденето на QSFP 28 100 G LR4 модули?
A: The delivery lead time depends on product availability. If the item is in stock, orders are typically shipped within 3–5 business days. For out-of-stock products, lead times are calculated based on order volume, production schedules, and logistics coordination. We recommend contacting our sales team for a customized timeline tailored to your specific requirements.
